Как и чем диагностировать подземные кабели без раскопок
Кабель в земле молчит, но подсказывает — если прислушаться правильно. Диагностика подземных кабелей без раскопок показывает состояние изоляции, муфт и жил, помогает вычислить слабые места и спланировать ремонт до аварии. Достаточно выбрать метод под задачу, грамотно подготовить трассу и зафиксировать результаты в протоколах — и ресурс линии становится предсказуемым.
Когда и зачем проводить диагностику подземных кабелей
Диагностику подземных кабелей проводят при вводе в эксплуатацию, в межремонтные интервалы и при признаках износа, чтобы подтвердить целостность и спрогнозировать ресурс без раскопок. Регулярные проверки снижают вероятность аварий и экономят на внеплановых работах.
Есть три характерных повода не откладывать обследование. Во‑первых, ввод новой или реконструированной линии: протоколы измерений нужны, чтобы стартовать с понятной «нулевой точкой». Во‑вторых, возраст и нагрузка — старые ПВХ и бумажно‑пропитанные кабели, особенно после летних перегрузок, любят сюрпризы. В‑третьих, заметные симптомы: срабатывания защиты, локальные нагревы, влажные колодцы, странные шумы в муфтах. Регулярная диагностика подземных кабелей превращает случайность в управляемый риск: проще вовремя заменить муфту, чем обсуждать в 3 часа ночи перекладку участка. А ещё это про репутацию: потребители ценят тишину на табло аварийно‑диспетчерской службы.
Методы диагностики: от акустики до рефлектометрии
Набор рабочих методов включает измерение сопротивления изоляции, рефлектометрию во временной области, анализ частичных разрядов, термографию и трассировку; выбор зависит от напряжения, длины и истории отказов. Комбинация 2–3 методик даёт достоверную картину без раскопок.

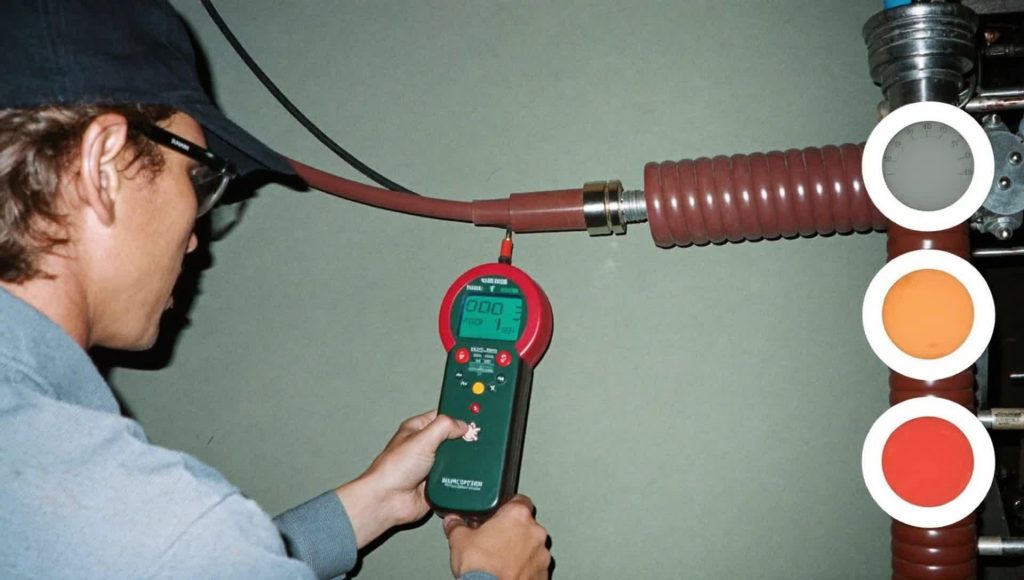

Начинают обычно с простого и безопасного: измеряют сопротивление изоляции мегаомметром, сравнивают фазы, фиксируют температуру муфт и колодцев. Если нужно увидеть «портрет» линии по длине, подключают рефлектометр — метод импульсной «эхолокации» по электрическому отражению. Для развитых сетей полезен контроль частичных разрядов — ранних электрических «прострелов» в изоляции. Тепловые аномалии на муфтах и в точках перегруза выводит инфракрасная термография. А когда карта сети сомнительна, выручает трассировка: уточняет направление, глубину и повороты, чтобы не искать «вслепую».
Чтобы говорить на одном языке, зафиксируем термины один раз. Рефлектометрия во временной области (Time Domain Reflectometry, TDR) помогает локализовать неоднородности по времени прихода отражённой волны. Частичные разряды (Partial Discharge, PD) — микроразряды в дефектах изоляции, надёжный предвестник пробоя. Инфракрасная термография (Infrared Thermography) выявляет перегревы, которые часто указывают на плохой контакт или локальное старение. Далее используем только русские названия.
Кстати, «универсальной пилюли» нет: для низкого напряжения порой достаточно изоляции и термографии, а для 6–10 кВ разумно добавить частичные разряды и, при необходимости, высоковольтные испытания повышенным напряжением с контролем токов утечки. В спорных ситуациях помогает повторное измерение на сухую погоду: влага лукава, способна «красить траву» и маскировать дефекты.
| Метод | Что показывает | Когда применять | Плюсы/ограничения |
|---|---|---|---|
| Измерение сопротивления изоляции | Общее состояние изоляции по фазам и по длине | Базовая проверка на всех напряжениях | Быстро, недорого; не локализует точечно дефект |
| Рефлектометрия во временной области | Локализация неоднородностей, расстояние до дефекта | Подозрение на обрыв, влага, плохая муфта | Точно по длине; требует доступа к концам линии |
| Частичные разряды | Ранние дефекты изоляции, риск пробоя | Линии 6–10 кВ и выше, перед нагрузочным сезоном | Предупреждает аварии; нужна фильтрация помех |
| Инфракрасная термография | Перегревы муфт, колодцев, несимметрию нагрузок | Под нагрузкой, без вывода из работы | Бесконтактно; не видит «холодные» дефекты |
| Трассировка и глубиномер | Положение, глубина, петли и повороты трассы | Потеряны планы, подготовка раскопок | Уточняет схему; точность падает на зашумлённых участках |
Подготовка трассы к испытаниям и безопасность работ
Подготовка включает согласования, анализ схем, безопасное отключение, проверку заземлений и допуск бригад; это ускоряет диагностику и снижает риски. Чёткий порядок работ важнее экзотического прибора.
Начинают с бумаги: актуальные планы, однолинейные схемы, паспорта кабелей, сведения о муфтах и прошлых ремонтах. Затем — осмотр трассы: колодцы, камеры, вводы, состояние лотков, наличие воды. Перед подключением приборов линия должна быть надёжно отключена, заземлена и промаркирована. В колодцах — газоанализ, проветривание, страховка, а инструменты — с диэлектрическими допусками. Честно говоря, самые частые задержки возникают не из‑за «сложной физики», а из‑за потерянной бирки на муфте или перекоса в разрешениях.
- Проверить схемы, номера муфт, длину и сечения по паспорту.
- Осмотреть колодцы, удалить воду, замерить газы и проветрить.
- Отключить, заземлить, повесить плакаты и замки на приводах.
- Проверить целостность экранов и контуров заземления.
- Подготовить точки подключения приборов и доступ на оба конца.
- Назначить ответственных и зафиксировать программу испытаний.
Если линия критична, разумно выполнить часть измерений под нагрузкой: термография муфт, контроль токов нулевой последовательности, мониторинг гармоник. А вот высоковольтные испытания лучше проводить в «окно» низкой нагрузки и только после «мягких» методов. Да, это требует календарной дисциплины, зато бережёт изоляцию от ненужных стрессов.
Сроки, стоимость и типичные ошибки обследований
Диагностика кабельной линии 0,4–10 кВ обычно занимает 1–2 дня на трассу в 0,5–2 км, а стоимость формируется длиной, напряжением и набором методик; экономия на протоколах и исходных данных чаще всего оборачивается повторными выездами.
По срокам многое решает логистика: доступ к обоим концам, пропуска в колодцы, сохранность крышек и подъезд техники. Если добавить частичные разряды и рефлектометрию, время вырастает, но растёт и точность прогноза ресурса. С ценой та же логика: длинные линии и высокое напряжение требуют большего набора проверок и квалификации. Важно получить прозрачную смету «по позициям», а не туманный ценник «за всё хорошее».
| Фактор | Как влияет на сроки | Как влияет на стоимость |
|---|---|---|
| Длина и напряжение линии | Больше точек, дольше конфигурация приборов | Линейный рост с надбавкой за класс напряжения |
| Набор методов (ПР, рефлектометрия, термо) | +0,5–1 день на расширенный пакет | Оплата специалиста и приборного времени |
| Доступ, колодцы, согласования | Задержки при плохой подготовке | Допвыезды и простой бригады |
| Качество исходных данных | Ошибки ведут к поиску «не той» ветки | Повторные работы и корректировки протоколов |
Типичные ошибки, которые видим из раза в раз. Недостаточная подготовка: нет схем, не работает связь между сменами, на месте путаница с марками кабелей. Поспешность: сразу «бить» высоким напряжением без предварительных «мягких» тестов. Уверенность «и так пойдёт»: отсутствие нормальных протоколов с сырыми данными, только красивые выводы. Ещё одна ловушка — игнор сезонности: зимой влага «сковывается», а весной внезапно «плывут» муфты, и старые грехи становятся видны.
Надёжный способ сэкономить — не экономить на стадиях подготовки и отчётности. Попросить шаблоны протоколов, перечень измерений с допусками, квалификацию инженеров, сроки калибровки приборов. И, что немаловажно, определить контактных лиц по ключевым точкам трассы, чтобы никто не искал «единственный ключ от люка» в чужом кармане.
Где искать исполнителя и как не промахнуться с выбором? Работают простые признаки: понятная методика, поэтапный план, прозрачная смета, примеры протоколов, готовность отвечать на «почему так». Проверить рынок удобно через каталоги услуг, ориентируясь на конкретику работ. Для закрепления можно держать под рукой закладку «Диагностика состояния подземных кабелей» и сравнивать предложения по составу измерений, а не только по цене.
Как читать протоколы и принимать решения по ресурсу
Хороший протокол даёт ответ в двух плоскостях: текущее техническое состояние и прогноз ресурса по узлам — кабель, муфты, оконцевания. На основе цифр формируют план: что чинить сразу, что наблюдать, а где достаточно режима «дожить до ремонта».
В протоколах ищем реперные точки. Сопротивление изоляции и соотношение фаз: равномерность важнее абсолютных величин. Рефлектограмма: чёткие отражения на стыках, любые паразитные «хвосты» — повод присмотреться. Карта частичных разрядов: тренд по амплитуде и частоте импульсов, локализация к муфтам или к «теле» кабеля. Фото термографии: температурные пятна на фоне соседних объектов. Сводная таблица «рекомендации/срок»: заменить муфту №Х до конца квартала, повторить контроль ПР через 6 месяцев, провести герметизацию колодца К‑3.
Решение по ресурсу — не арифметика одной цифры, а оценка тенденций. Порой лучше запланировать локальный ремонт и параллельно заказать резервный ввод, чем «раскапывать всю улицу» в надежде на чудо. Главное — зафиксировать договорённости и ответственность: что делаем, кто отвечает, когда повторяем проверку.
Итог. Диагностика подземных кабелей — это последовательность, а не фейерверк приборов. Правильный набор методов, аккуратная подготовка, понятные протоколы и внятные решения по ресурсу дают ту самую надёжность, ради которой стоит возиться с бумажками, колодцами и графиками.
Когда работа построена как цепочка без слабых звеньев, кабельная сеть перестаёт быть «чёрным ящиком». Она становится предсказуемым активом: известно, где тонко, когда придётся усиливать, сколько это займёт и чего потребует от команды. Это и есть нормальная, спокойная эксплуатация — без лихорадки и ночных сюрпризов.
