Испытание кабельных линий до 10 кВ в жилых домах: что важно знать

Такое глобальное приобретение, как квартира, кажется делом риелторов, но практика электролаборатории по поиску повреждений и испытанию кабельных линий до 10 кВ показывает: устойчивость сети в доме решает, будет ли в подъезде светло, а в щитовой тихо. И это не про излишний перфекционизм, это про предсказуемость расходов и спокойствие жильцов.

Зачем жилому дому испытания кабельных линий до 10 кВ

 Испытания подтверждают реальный запас прочности изоляции, выявляют критические дефекты и снижают риск отключений. Для жилых домов это означает меньше аварий, предсказуемые платежи и устойчивый комфорт.

Если коротко, испытания кабельных линий до 10 кВ в жилом фонде нужны не для галочки, а для того, чтобы дом не оставался без света в самый неподходящий момент. Между прочим, в типовых ТП старых серий кабельные линии работают на пределе температуры, а изоляция стареет быстрее там, где влажность гуляет и вентиляция оставляет желать лучшего. Испытания показывают, выдержит ли линия высокий уровень нагрузки, как отреагирует на переходные процессы и не прячется ли внутри муфты давний надрез жилы, который даёт ток утечки. Управляющим организациям проще планировать ремонты, когда есть фактические протоколы измерений, а не только паспорта из прошлого века. Наконец, грамотная диагностика помогает экономить: дешевле заменить проблемный участок и муфту, чем вскрывать асфальт после полного КЗ и вызывать аварийку среди ночи.

Нормативная база: ПУЭ, ПТЭЭП, ГОСТ — что обязано выполняться

Опора на ПУЭ, ПТЭЭП и профильные ГОСТы обязательна: они регламентируют периодичность испытаний, уровни напряжения и состав протоколов. Отступления повышают риски и чреваты штрафами при проверках.

В рабочем порядке руководствуются несколькими столпами: правила устройства электроустановок, правила технической эксплуатации электроустановок потребителей и государственные стандарты на методы испытаний. Последовательность проста: сначала визуальный осмотр и термоконтроль, затем измерения сопротивления изоляции, параметры заземления, переходное сопротивление контактных соединений, после чего высоковольтные испытания с выдержкой по времени. По сути, это один сценарий для кабелей с бумажно-пропитанной или полимерной изоляцией, но с поправками на тип, год выпуска, температуру и длину. Источники лучше сверять по официальным документам через Росстат для статистики по аварийности и через Минэнерго для методических рекомендаций. В документах регистрируют не только итоговую оценку, но и режимы, время выдержки, температуру и влажность, потому что без этого протокол легко оспорить.

Виды испытаний и измерений для кабельных линий до 10 кВ

Базовый набор: измерение сопротивления изоляции, высоковольтные испытания постоянным или выпрямленным напряжением, проверка заземления, петли фаза-нуль и переходных сопротивлений, а также частичные разряды при необходимости.

Практика показывает, что нет универсального рецепта на все случаи. В домах шестидесятых годов бумажно-пропитанная изоляция ведёт себя иначе, чем сшитый полиэтилен двухтысячных, а значит режим испытания и оценка результатов будут разными. Кто-то ограничится мегомметром на 2,5 кВ и посчитает, что всё хорошо, но это скорее экспресс-просмотр. Полное испытание включает подачу повышенного напряжения по ступеням, выдержку не менее 10 минут на каждой, контроль тока утечки и форму вольт-амперной характеристики. Если по результатам ток растёт вместо стабилизации, изоляция деградирует, и это сигнал к локализации дефекта. Дополняет картину измерение переходного сопротивления контактных соединений в муфтах и в шкафах РУ: перегревы на этих точках часто запускают лавину проблем. В особых случаях добавляют измерение частичных разрядов и локаторные методы, чтобы увидеть слабые места заранее.

Поиск повреждений кабелей: быстрые методики для городской застройки

Эффективный поиск сочетает импульсно-рефлектометрический анализ, высоковольтную накачку и акустическую локализацию. Это сокращает вскрытия и время простоя, особенно в плотной застройке.

Когда линия молчит, а защита выбивает, на первый план выходит методика поиска. Удобно начинать с рефлектометра: виден пробой, заплывы, неоднородности, а длина до дефекта оценивается сразу. Далее добавляют высоковольтный генератор, формируют дуговой канал и слушают место пробоя акустическими датчиками. В условиях дворов со старыми коммуникациями шумов хватает, поэтому помогает шаговый режим накачки: так легко отделить рабочий сигнал от фонового звона теплотрассы. Ещё один полезный приём: петля из контрольного провода или временная метка на трассировщике, когда кабелей рядом несколько и путаница гарантирована. В хорошей практике в акт вносят не только расстояние, но и уверенность метода, чтобы при вскрытии подрядчик понимал, почему выбран именно этот метр, а не соседний.

Трассировка и идентификация жил: как снизить вскрытия и простои

Точная трассировка и маркировка жил предотвращают ошибки при вскрытии и ускоряют ремонт. Помогают генераторы сигналов, токовые клещи и корректная маркировка в шкафах.

Ещё во дворе, пока бригада загружает инструмент, закладывается половина успеха: трассировка линии и подтверждение жил по всей длине, особенно на перегибах и вводах в строения. В плотной застройке редко встретишь идеальную схему, поэтому хорошая электролаборатория всегда несёт с собой генератор сигналов, индуктор и токовые клещи. Помечают трассу краской, но лучше использовать стойкие бирки и схему с привязками к постоянным точкам. В точках разделки достаточно одной незаметной ошибки, чтобы отрезать не ту жилу и потерять лишний день. Практический совет: делать фотофиксацию в шкафах и на открытых участках, а потом вкладывать в отчёт вместе с актами, так снижается число споров с подрядчиками. И, честно говоря, это экономит всем нервы.

Испытательное напряжение и режимы: как выбрать безопасный профиль

Режим выбирают по типу изоляции, возрасту линии и температуре. Чаще применяют выпрямленное напряжение ступенями и выдержку 10–15 минут на уровне, указанном в стандартах.

Не стоит гнаться за рекордами по киловольтам, если линия старая и влажная. Выпрямленное напряжение с мягким подъёмом по ступеням даёт достаточно информации и снижает риск добить изоляцию. Для кабелей со сшитым полиэтиленом ориентируются на таблицы испытательных напряжений, а для бумажно-пропитанной изоляции добавляют поправку на влажность и состояние муфт. В протокол вписывают не только итог, но и ток утечки на каждой ступени, время стабилизации, температуру воздуха и грунта. Между прочим, при низких температурах зимы испытания зачастую честнее показывают слабые места, но если кабель промерз, лучше дать паузу или прогреть трассу током небольшой величины, иначе получится искажённая картина.

Испытание муфт и окончаний: типовые ошибки и их цена

Основные риски скрываются в старых муфтах и оконцеваниях: там деградирует изоляция, растёт переходное сопротивление и образуются треки. Испытания и термоконтроль позволяют поймать проблему заранее.

Любая муфта это компромисс технологии монтажа и аккуратности. Неправильная усадка, влага при сборке, некачественная зачистка жилы, забытый слой флюса или грязи быстро превращаются в коричневую дорожку трека. На испытаниях это выдаёт себя рывками тока утечки, а на термограмме горячими пятнами при рабочей нагрузке. Здесь полезно сочетать высоковольтную проверку и токовую нагрузку с тепловизором, особенно если в доме максимальные токи проходят в вечерний пик.

Ценник ошибки простой: замена муфты в стеснённых условиях двора, аренда мини-экскаватора, перекладка покрытия и восстановление газона обойдутся гораздо дороже, чем профилактическая замена в межсезонье. В отчёте стоит отдельно указывать состояние каждой муфты и давать понятные рекомендации по срокам ремонта.

Документация и отчётность: что проверяет надзор и заказчик

В отчётах должны быть режимы, измеренные параметры, схемы и фотофиксация. Полные протоколы снимают вопросы у надзора и упрощают приёмку работ.

Проверяющие не любят догадок. Потому в пакет включают титульный лист с реквизитами, методику, список приборов с поверками, протоколы измерений, схемы, фото, замечания и вывод. Если есть отступления от стандартной процедуры, их обосновывают: например, ограниченный доступ, погодные условия, особенности грунта. Заказчики, особенно управляющие компании, ценят простоту выводов и ясные сроки. Хороший отчёт легко читает инженер, а ключевые тезисы понятны директору по эксплуатациям, которому важно принять решение: чинить сейчас или включить в план. Кстати, ссылку на нормативы лучше приводить не на пересказы, а на первоисточник по ГОСТ, чтобы у всех был единый текст.

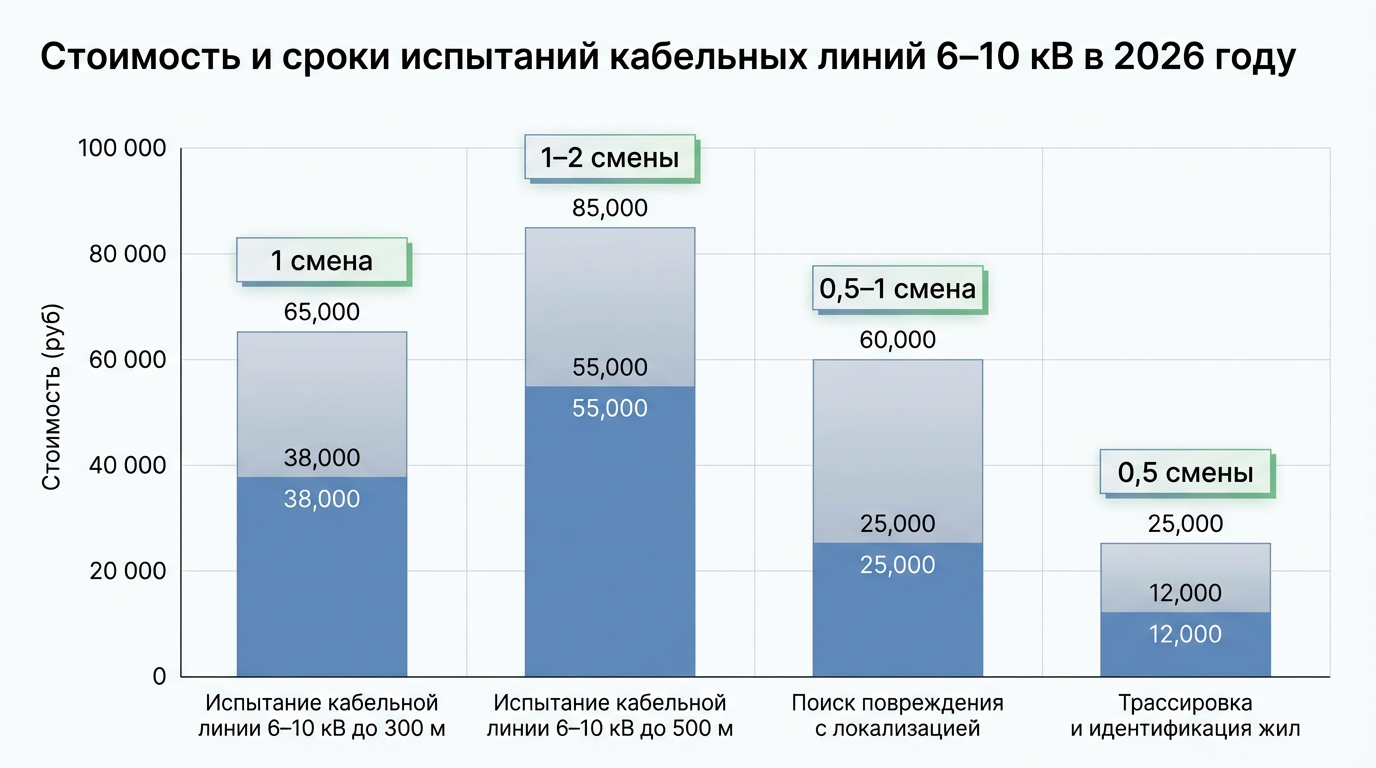

Стоимость и сроки: реалистичные цифры для ТСЖ и УК в 2026 году

По рынку 2026 года испытание одной кабельной линии 6–10 кВ длиной до 300 м стоит ориентировочно 38 000–65 000 руб, до 500 м 55 000–85 000 руб. Срок выполнения 1–2 смены с подготовкой.

Цифры собраны на основе открытых прайс-листов электролабораторий в крупных и средних городах. Разброс объясняется доступностью трассы, временем суток, необходимостью локализации повреждений и подъёма тяжёлого оборудования на территорию двора. Отдельно считают поиск повреждения и раскопку, это другая статья. Если есть несколько линий в одном дворе, итог дешевле за счёт мобилизационных расходов. Реалистичный график такой: первая половина дня осмотр, измерения низковольтных параметров, после обеда высоковольтные испытания и, при необходимости, локализация. На следующий день готовый отчёт. В домах старой серии с ограниченным доступом и хаотичной кабельной инфраструктурой закладывают дополнительную смену.

Как подготовить объект: чек-лист для управляющей организации

Хорошая подготовка экономит до трети времени. Важно обеспечить доступ к ТП и шкафам, схему кабелей, контакты ответственных и окно тишины для двора.

Когда управляющая организация готовит площадку грамотно, испытания проходят быстро и без накладок. В идеале к приезду электролаборатории уже готовы схемы вводов, ключи от подвалов и подстанций, есть связь с ответственным за допуск и с электриком дома. Мусор и хлам возле шкафов убран, жильцы предупреждены о шумных работах днём, а дворничная служба в курсе, что подъедет машина и генератор. Простые вещи резко уменьшают утомительные паузы и перезвоны, а итоговый отчёт появляется быстрее. Что надо сделать:

• согласовать доступ к ТП, РУ и подвалам;
• подготовить актуальные схемы и маркировку линий;
• обеспечить подъезд к точкам вскрытия, если планируются раскопки;
• предупредить жильцов о возможном шуме днём;
• назначить одного контактного ответственного на период испытаний;
• проверить освещение и наличие розеток в технических помещениях.

Лайфхаки для успеха: заранее распечатать лист допуска с реквизитами, подготовить временные бирки для кабелей и выделить площадку под оборудование под навесом в случае дождя. Маленькие меры, большой эффект.

Связь с выбором жилья: электробезопасность подъезда и квартиры влияет на комфорт

При выборе жилья важно оценить состояние электросети дома: живые протоколы испытаний, ухоженная ТП и аккуратный ввод в подъезд говорят о порядке. Это напрямую влияет на комфорт в квартире.

Пусть кажется, что тесты кабелей до 10 кВ относятся к энергоснабжающим организациям, зато на уровне двора и подъезда их результат видит каждый. Ровный свет без мерцания, тишина в щитовой, отсутствие запаха горелой изоляции это признаки здоровья сети. Когда протоколы свежие, а рекомендации по муфтам выполняются, риск внезапного отключения или перегрева уменьшается. Потенциальный владелец, присматриваясь к дому, может задать управляющей компании прямой вопрос о дате последних испытаний и обратить внимание на аккуратность шкафов. Так легче понять, насколько дом действительно готов к нагрузкам, которые приносит современная техника в каждой квартире.

Кейсы электролаборатории: типовые аварии в домах 60–2000-х годов постройки

Чаще всего встречаются увлажнение в старых муфтах, деградация бумажной изоляции и перегретые контакты. В более новых домах риски связаны с ошибками монтажа и водоотводом.

Опыт показывает, что у хрущёвок и брежневок основная беда таится в зонах ввода и подвала: там сырость и перепады температур, бумажная изоляция теряет свойства, а муфты старых серий не любят воду. В девяностых и нулевых строили быстрее, и случается смесь заводского качества кабеля и поспешного монтажа. Для новостроек частая история это короба без нормального дренажа, где вода ищет слабое место и находит его на бирке или на царапине от ножа. Что объединяет все эпохи, так это ошибки в маркировке жил и ленивые стыки в шкафах. Испытания с отчётной термограммой отлично вскрывают эти зоны, а фото в отчёте помогает подрядчику не спорить и делать сразу по делу.

Оборудование электролаборатории: минимальный набор для уверенной работы

Нужны мегомметр до 2,5–5 кВ, высоковольтная установка на 10–50 кВ с выпрямлением, рефлектометр, генератор для трассировки и комплект акустики для локализации. Плюс тепловизор и токовые клещи.

Инструмент это продолжение рук бригады. Хороший мегомметр покажет стабильный тренд изоляции, установка выдержит ровный режим без провалов напряжения, а рефлектометр даст ясную картинку неоднородностей. Генератор сигналов и приёмник экономят часы, когда линий много, а план двора путаный. Тепловизор пусть и не замена высоковольтным испытаниям, зато прекрасно показывает слабые контакты. Набор датчиков для акустики незаменим при локализации дугового канала. И, кстати, не забыть про мелочи: качественные щупы, маркировочные бирки, тестированные удлинители. Они не стоят дорого, а спасают в самый ответственный момент.

Профилактика вместо ремонта: календарь испытаний для жилого фонда

Системный подход прост: ежегодный осмотр и измерения, высоковольтные испытания раз в 3–5 лет или по состоянию, замена уставших муфт межсезонно. Это дешевле, чем аварийный ремонт.

Календарь помогает планировать технику и бюджеты. Складывают три вещи: возраст линий, история аварий, отчёты прошлых лет. Если где-то тренд токов утечки растёт, эту трассу двигают вверх по приоритету. Полезно привязать работы к тёплому сезону, когда грунт не промёрз, а жильцы чаще на работе. Для новых домов действует нулевая программа осмотра, чтобы исправить детские болезни заранее. Важно, что профилактика не мешает жизни двора: шумные этапы делают днём, сигналят охране, закрывают доступ в траншеи и вывешивают понятные объявления. Это уважение к людям и себе же экономия.

Взаимодействие с жильцами и режимом тишины: как проводить работы без конфликтов

Диалог решает половину задач: предупредить о шуме, объяснить цели работ, обозначить сроки и пути обхода. Люди спокойны, когда знают, что происходит и когда закончится.

Любые испытания в дворе это не только техника, это общение. Помогает короткое объявление у подъездов с простым текстом: кто, что, когда, зачем. Звонок в диспетчерскую и информирование председателя совета дома тоже в копилку. Если предстоят короткие отключения, лучше прописать интервалы. Команда на месте вежливо объясняет, что высокие звуки это часть диагностики и безопасность под контролем. А ещё важно не мусорить и убирать за собой после работ. Репутация складывается из мелочей, а следующую заявку охотнее подпишут, когда предыдущая прошла без шума и пыли.

Нормативы и периодичность: краткая таблица для повседневной работы

Свести всё в одну страницу удобно для планирования. Периодичность берут из правил, а корректируют по состоянию сети и фактам из отчётов.

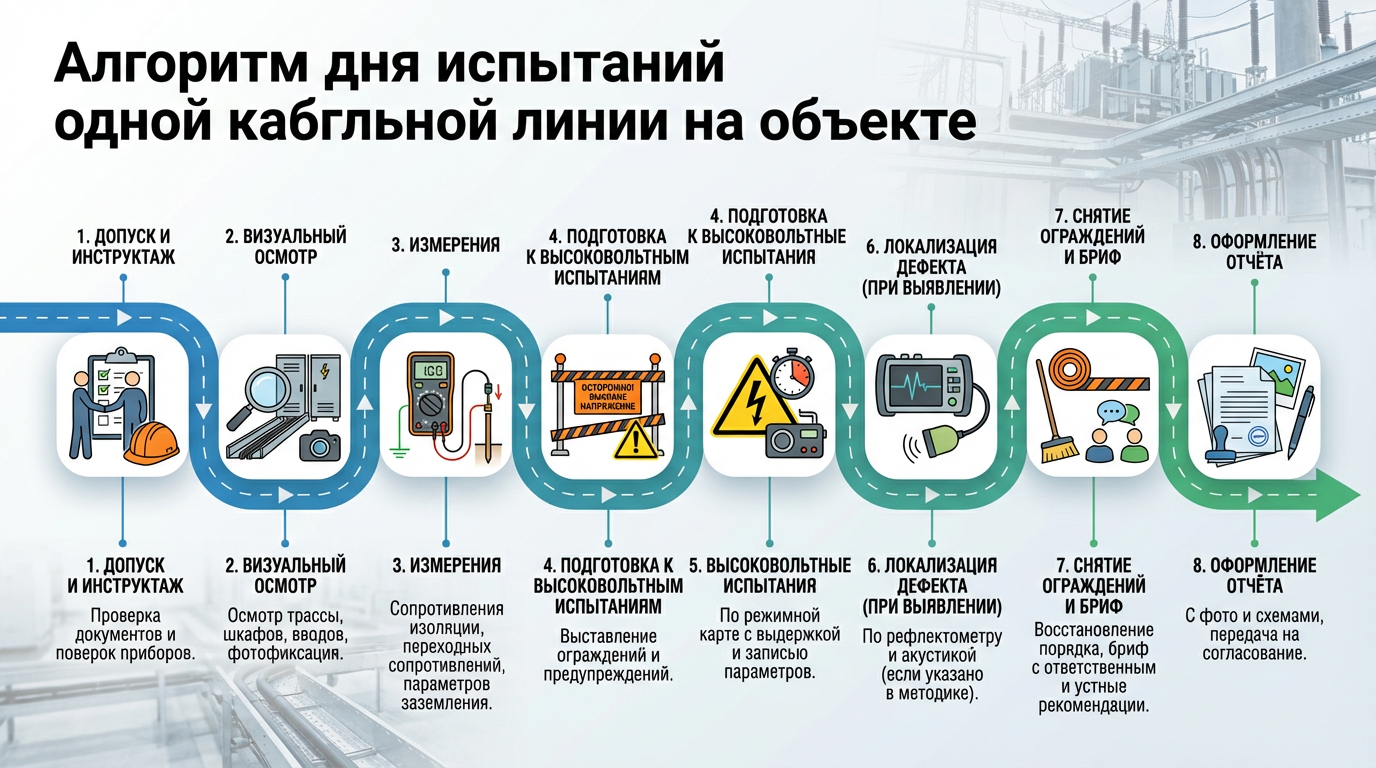

Практическая инструкция: как проходит день испытаний на объекте

Алгоритм прозрачен: допуск, осмотр, измерения, высоковольтная часть, при необходимости поиск повреждения, финальный бриф с ответственным и подготовка отчёта до следующего дня. Шаги испытаний:

• допуск и инструктаж на объекте, проверка документов и поверок приборов;
• визуальный осмотр трассы, шкафов, вводов, короткая фотофиксация;
• измерения сопротивления изоляции, переходных сопротивлений, параметров заземления;
• подготовка к высоковольтным испытаниям, выставление ограждений и предупреждений;
• высоковольтные испытания по режимной карте с выдержкой и записью параметров;
• при выявлении дефекта локализация по рефлектометру и акустикой;
• снятие ограждений, восстановление порядка, бриф с ответственным и устные рекомендации;
• оформление отчёта с фото и схемами, передача на согласование.

Лайфхаки для успеха: заранее настроить шаблон протокола под конкретный дом, держать запасные расходники для маркировки и иметь план Б на случай дождя, чтобы техника осталась сухой. Простой резервный тент порой спасает всю смену.

Выбор подрядчика: на что смотреть, чтобы не ошибиться

Ключевые критерии просты: действующая аттестация персонала, поверка приборов, прозрачные методики и образцы отчётов. Плюс отзывчивость и ясные сроки.

Хороший подрядчик не прячет примеры протоколов и готов объяснить методику внятно. Персонал проходит обучение и подтверждает квалификацию, а приборы имеют действующие поверки. В смете нет туманных позиций, зато есть расшифровка по этапам и условиям. В договоре фиксируют сроки и состав работ, чтобы потом не спорить о «не вошло». Если подрядчик спокойно говорит про риски, значит, понимает реальность двора. Важный штрих это страхование ответственности, потому что сети в жилом фонде это всегда зона повышенного внимания.

Когда говорить о ремонте, а не о продлении ресурса

Порог прост: повторяемые дефекты, растущий ток утечки и «горячие» муфты в одном месте сигнализируют, что дешёвого продления уже нет. Проще заменить участок и спать спокойно.

Продлевать ресурс можно, но не бесконечно. Если на выдержках картина ухудшается от года к году, если в одном дворе уже дважды вскрывали один и тот же ввод, если тепловизор при рабочей нагрузке стабильно показывает перегрев, значит пора планировать замену. Управляющим компаниям помогает сводный дашборд по домам: зеленые, жёлтые, красные зоны по фактам, а не по настроению. Замена не всегда означает перекладку всей линии, иногда спасает обновление муфт и короткий вставной кусок. Зато предсказуемость затрат возвращает уверенность жильцам.

Как данные испытаний помогают при выборе жилья

Простой ориентир для будущего владельца: свежие протоколы и аккуратная инфраструктура дома это маркеры благополучия. Жить спокойнее там, где сети обслуживают по правилам.

Когда речь идёт про будущую жизнь в новой квартире, полезно спросить управляющую компанию о дате и объёме последних испытаний. Визуальная мелочь вроде чистого щита, подписанных кабелей, отсутствие скруток и «соплей» на виду иногда говорит больше презентаций девелопера. Если отчёты доступны и понятны, плюс есть план профилактики, то в таком доме реже случается внезапная тьма по вечерам и срывы бытовых планов. А уж в семьях с детьми и удалённой работой надёжный свет равен спокойствию.

Частые вопросы: короткие ответы без сложных терминов

Ответы собирают типовые сомнения: сколько длится, громко ли, можно ли ходить по двору, будет ли отключение. Коротко и по делу, чтобы снять напряжение заранее. А вот и ответы:

• сколько длится испытание одной линии до 500 м: обычно 1 смена;
• будет ли шум: да, короткими импульсами днём, ночью работы не проводят;
• нужно ли отключать дом: нет, кроме коротких окон по согласованию, если это требуется методикой;
• почему дороже, чем просто померить изоляцию: потому что есть выезд, тяжёлая установка, протоколы и ответственность;
• что остаётся после работ: чистая площадка, без мусора, с понятным отчётом и фото.

Кому полезны протоколы: не только проверяющим

Протоколы упрощают жизнь всем: управляющим компаниям, подрядчикам на ремонте, страховщикам и самим жильцам. Это база для решений и доказательство аккуратной эксплуатации.

Иногда один лист бумаги экономит месяцы споров. Подрядчик смотрит протокол и видит, где слабое место, не тратит деньги заказчика на поиски. Страховая компания лояльнее относится к дому, где профилактика подтверждена делом. Жильцы получают уверенность, что их платежи идут не в пустоту. С точки зрения управляющих компаний это ещё и готовый аргумент перед собственниками на общих собраниях: не страшная магия, а понятная таблица и графики.

Ошибки, которых стоит избегать при испытаниях

Типовые промахи известны: спешка без осмотра, отсутствие фото, неправильный режим напряжения и пустые отчёты. Каждую из них легко предотвратить чек-листом и культурой работы.

Самая частая ошибка это приезд сразу к высоковольтной части без нормального осмотра и измерений базы. Второе место делят слабая фотофиксация и путаница кабелей на участке. Третье это режимы испытаний из серии «и так сойдёт», которые в итоге сжигают уставшую изоляцию. И, конечно, отчёты с парой строк, непригодные для решений. Лекарство простое: работать по шагам, не экономить 10 минут на снимок и не стесняться задавать дополнительные вопросы о схеме. Это быстрее, чем потом чинить ошибки.

Свод по нормативам: что важно помнить каждый день

Опорные документы задают рамку и язык разговора. Ссылаться лучше на первоисточники и держать под рукой свежие редакции.

В повседневной работе удобно иметь распечатку с выжимкой из правил устройства электроустановок, правил технической эксплуатации и действующих стандартов на испытания кабельных линий. Там уровни напряжений, выдержки, критерии оценки и формы протоколов. Статистику по авариям и отказам полезно отслеживать по официальной аналитике через портал Росстат, а разъяснения министерства энергетики смотреть через их официальный сайт. Так разговаривают на одном языке с проверяющими и подрядчиками, без пересказов и легенд.

Финансовое планирование для двора: как заложить испытания в бюджет

Логика простая: считать по линиям, учитывать мобилизацию и закладывать резерв 15–20 процентов на непредвиденные работы. Сезонность и совместные выезды снижают цену.

Бюджет складывается из трёх частей: подготовка и мобилизация, сами испытания и отчётность, возможная локализация дефектов. Если на одном дворе несколько объектов, имеет смысл собрать их в один лот, тогда подрядчик оптимизирует время и цену. Резерв закладывают не из пессимизма, а потому что каждый двор удивляет, и это нормально. Плюс план профилактики на три года даёт прогнозируемость платежам дома, а жильцы спокойнее голосуют за понятные строки в смете. В итоге на каждый год остаются ясные цели и измеримые результаты.

Практика для будущих жильцов: быстрые признаки «здорового» дома

Есть простые признаки порядка: чистые щиты, маркированные кабели, свежие протоколы и вежливые объявления о работах. Вероятность проблем там ниже.

Пока человек выбирает будущее место жизни, взгляд цепляется за детали. Аккуратная ТП, отсутствие самодельных вставок, подписанные кабели, закрытые короба без следов влаги и ржавчины. Объявления о профилактике не прячут, а вешают заранее. Это мелочи, но они складываются в картину. Там, где сеть обслуживают внимательно, редко происходят сюрпризы. И даже если случается ремонт, он идёт по плану, без хаоса. Для новой квартиры такие вещи важнее, чем декоративные панели в подъезде.

Итоги и рекомендации

Испытания кабельных линий до 10 кВ в жилых домах это не формальность, а способ обеспечить спокойную, предсказуемую жизнь двору и каждой семье. Чёткая методика, корректные режимы, полные протоколы и уважение к жителям дают заметный результат уже в первый сезон. Управляющим компаниям такой подход экономит бюджет, подрядчикам упрощает работу, а всем вместе дарит меньше ночных аварий и больше времени на развитие.

Если дом старше десяти лет, пора составить календарь профилактики, а если сети моложе, стоит подтвердить, что монтаж действительно сделан качественно. Разумная подготовка объекта, прозрачная смета и выбор подрядчика с понятной методикой окупаются тишиной в щитовой и ровным светом вечерами. И да, когда речь заходит о будущей квартире и комфорте семьи, состояние кабельных линий дома и свежие протоколы испытаний помогают принять решение без иллюзий и сожалений.

Вывод и действие: закажите аудит и испытания в межсезонье, обновите карту рисков по дому и план профилактики на три года, проверьте состояние муфт и вводов. Так шансы на безаварийную зиму и спокойные вечера растут кратно, а забот в подъезде становится меньше.
